PowerDesigner16.5中文教程-数据库模型操作教程 PDF 下载
本站整理下载：

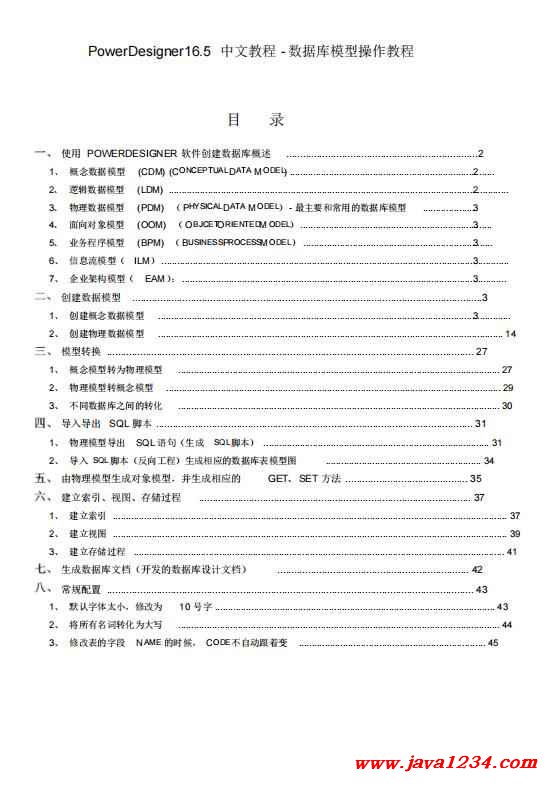

相关截图：
主要内容：
PowerDesigner 主要分为 7 种建模文件：
1、 概念数据模型 (CDM) (Conceptual Data Model)
对数据和信息进行建模，利用 实体 -关系图（ E-R 图） 的形式组织数据，检验数据设计
的有效性和合理性。
与具体的数据管理系统 （Database Management System，简称 DBMS ）无关。
概念数据模型必须换成逻辑数据模型，才能在 DBMS 中实现 。 2、 逻辑数据模型 (LDM)
PowerDesigner 15 新增的模型。逻辑模型是概念模型的延伸 ，表示概念之间的逻辑次
序，是一个属于方法层次的模型。具体来说， 逻辑模型中一方面显示了实体、实体的属性和
实体之间的关系， 另一方面又将继承、 实体关系中的引用等在实体的属性中进行展示。 逻辑
模型介于概念模型和物理模型之间， 具有物理模型方面的特性， 在概念模型中的多对多关系，
在逻辑模型中将会以增加中间实体的一对多关系的方式来实现。
逻辑模型主要是使得整个概念模型更易于理解， 同时又不依赖于具体的数据库实现， 使
用逻辑模型可以生成针对具体数据库管理系统的物理模型。 逻辑模型并不是在整个步骤中必
须的，可以直接通过概念模型来生成物理模型。
3、 物理数据模型 (PDM) （Physical Data Model ）- 最主要和常用的数据
库模型
基于特定 DBMS （数据库系统） ，在概念数据模型、逻辑数据模型的基础上进行设计。
由物理数据模型生成数据库，或对数据库进行逆向工程得到物理数据模型。
每一种 逻辑数据模型 在实现时都有其对应的 物理数据模型 。DBMS 为了保
证其独立性与可移植性， 大部分物理数据模型的实现工作由系统自动完成， 而设
计者只设计索引、聚集等特殊结构。
最常用的一种数据库模型，模型是针对某种数据库系统而设计。
4、 面向对象模型 (OOM) （Objcet Oriented Model ）
包含 UML 常见的所有的图形：类图、对象图、包图、用例图、时序图、协作图、交互
图、活动图、状态图、 组件图、 复合结构图、部署图 （配置图）。OOM 本质上是软件系统的
一个静态的概念模型。
5、 业务程序模型 (BPM) （Business Process Model ）
BPM 描述 业务的各种不同内在任务和内在流程 （工作流），而且客户如何以这些任务和
流程互相影响。 BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型， 使用一个图
表描述程序，流程，信息和合作协议之间的交互作用。
6、 信息流模型（ ILM）
ILM 是一个高层的信息流模型，主要 用于分布式数据库之间的数据复制 。 7、 企业架构模型（ EAM）：
从业务层、 应用层以及技术层的对企业的体系架构进行全方面的描述 。包括： 组织结构
图、业务通信图、进程图、城市规划图、应用架构图、面向服务图、技术基础框架图
|
