云计算网络极速入门-混合云网络 PDF 下载
本站整理下载：

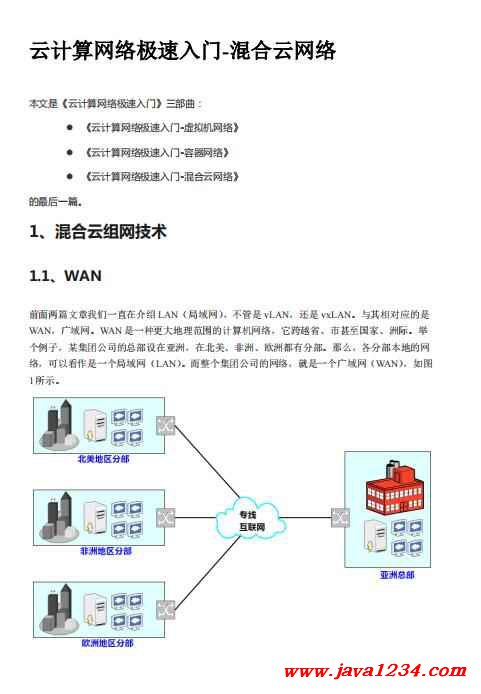

相关截图：
主要内容：
1.4、SD-WAN
有了以上关于 WAN、VPN、BGP 等基础概念介绍后，我们就可以正式介绍混合云组网的最主要
技术：SD-WAN。
参考 SDN 概念，所谓的 SD-WAN 即“SD-WAN 是将 SDN 技术应用到广域网（WAN）场景中所
形成的一种服务，这种服务用于连接广阔地理范围的企业网络，包括企业的分支机构以及数据
中心"，简单来说，就是 SDN+WAN。SD-WAN 是一种可以快速部署的、低成本高灵活性
的广域网解决方案。
虽然在很多咨询报告或者厂家解决方案中，SD-WAN 常常被限定在企业分支机构互联的组网场
景中。但是，基于 SD-WAN 的定义，实际上 SD-WAN 的应用场景可归纳为三类：企业互联，数
据中心互联及云互联场景。SD-WAN 的应用场景如图 3 所示。
图 3 SD-WAN 的应用场景（来自百度百科）
企业互联 SD-EN（SDN based Enterprise Network）关注的是用户侧的 WAN 连接，为企业总部、
分支机构跨广域网的连接提供高效的基于 SDN 的解决方案。数据中心互联 SD-DCI（SDN based
DataCenter Interconnection ），指的是为企业的多个数据中心，或者企业办公机构与数据中心之
间建立的基于 SDN 的解决方案。云互联 SD-CX（SDN based Cloud Exchange）则更多的关注应
用侧的 WAN 连接，为公有云、私有云以及越来越丰富的混合云应用提供高效的基于 SDN 的解
决方案。
图 4 就是基于 SDN 的 SD-WAN 的通用架构图：
图 4 SD-WAN 的通用架构图
从图上可以看到，整个网络架构的躯干，其实还是互联网和 MPLS 专线。但是，在架构之上，
多了一个 SD-WAN 控制器。这个控制器，就是 SD-WAN 的管理控制核心。
在各个 LAN 节点，多了一些 uCPE 和 vCPE 这样的东西。CPE 是 Customer Premise Equipment
的缩写，业内称之为“客户终端设备”，是连入网络的一个接口盒子（可以理解为一个小路由器）。
uCPE 是 Universal CPE（通用客户端设备）。vCPE 是 Virtual CPE（虚拟客户端设备）。
管理员可以通过应用层接口对 SD-WAN 控制器进行配置，也可以下发 vFW（虚拟防火墙，
Firewall）、vWOC（虚拟广域网优化控制器，WAN Optimization Controller）功能到 CPE，实现
相应的功能，而无需专门购买硬件。
SD-WAN 的普及极大改变了 WAN 的组网和使用模式：
1、接口通吃，负载均衡
SD-WAN 不再强制只允许使用 MPLS，而是允许 MPLS、xSDL、PON 光纤宽带、4G LTE，甚至
5G 等多种连接类型。CPE 可以支持多种接口的绑定，从而变成了一个接口资源池。同时，借助
软件能力、某些设备商的 CPE 可以识别上千种不同应用的等级，并安排不同的服务质量。比如
针对视频会议，对网络质量要求更高，就把优先级和 QoS 设得高一点，而文字聊天啥的，就设
得级别低一点，让它用 LTE 之类的网络。这样一来，企业用户对 MPLS 专线的依赖大大降低，
普通光纤宽带和 4G 也能派上用场。用户的带宽利用率提升了，流量成本也下降了。
2、自主选择最佳路径
WAN 广域网技术的关键，其实在于路径选择。对于不同的分支机构，SD-WAN 可以根据现网情
况和配置策略，自主选择最佳路径。同时，SD-WAN 还具备负载均衡的能力，以此来增强网络
的可靠性。
3、部署简单，秒速完成
在评价 SD-WAN 的部署速度时，人们会反复提到一个词，叫做 ZTP，也就是 Zero Touch
Provisioning（零接触部署），简单来说就是“即插即用”。
除了 CPE 上电后自动获取配置之外，还可以用扫码配置或邮件配置的方式。以邮件部署方式为
例。在部署 SD-WAN 时，总部的 IT 工程师只需要提前做好配置数据，然后将配置通过邮件的方
式，发给分公司的任何员工，该员工即可通过链接，完成设备的配置部署，而不再需要专业 IT
人士到场进行配置安装，极大提高了方便性和快捷性。
4、自管自控，智能运维
SD-WAN 具有 SDN 的基因，所以在网络的管理上拥有先天的优势。但凡是 SD-WAN 的管理平
台，都是图形可视化的。管理员可以清楚地通过网管界面看到 SD-WAN 的运行情况，并及时对
出现的问题进行处置。这就大大降低了维护的难度，也减少了故障的处理时间。
综上所述，SD-WAN 的好处就是省钱又好用。根据测算，同比例带宽情况下，SD-WAN 相较纯
粹使用 MPLS，每年至少可节省 30%的成本投资。因此也有人戏称 SD-WAN 是“Save Dollars（省
钱）-WAN”。随着企业新兴业务的爆发以及迅速增长，以昂贵的 MPLS 专线为主的传统广域网
难以支撑企业 WAN 的流量激增，SD-WAN 逐渐成为云时代企业总部与各分支站点互联的首选。
2、混合云组网方案
对一个跨国大型集团企业来说，其网络需求非常多样，既有分支机构和总部的互联需求，也有
个人移动办公和各个分支机构/总部的连接需求，所面对的组网环境十分复杂，这时候，就需要
综合利用 VPN 网关+ WAN 高速通道组合来构建跨国混合云，如图 5 所示。
图 5 大型跨国企业组网架构
图上的 WAN 高速通道是依托于运营商优质的全球骨干网络，在 BGP 协议基础上构建的数据传
输通道，用于不同网络间进行安全可靠的内网通信，可以认为就是虚拟的企业专属网络。通过
这个企业专属网络，将企业所有的云上数据中心、云下自建 IDC 和专线接入点都连接起来，从
而形成一个高速网络。
图中的 WAN 高速通道提供两种连接方式，第一种为云下 IDC 接入到云上的 VPC，实现了混合
云构建；第二种为多个云上 VPC 之间互连。IDC 首先通过运营商专线接入到云服务商的专线接
入点，专线接入点再通过云服务商的自建骨干网回源到 region。
从上图中可以看到，VPN 网关和 WAN 高速通道并不是对立关系，只是特点不一样，适用场景
不一样，它们可以做互相备份也可以做融合。我们可以在大型网络上各取所长，跨地域用高速
通道来降低线路延迟，本地接入用 VPN 接入，利用 VPN 低成本解决最后一公里接入问题。
|
