大型数据中心机房规划方案 PDF 下载
本站整理下载：
提取码：dtub

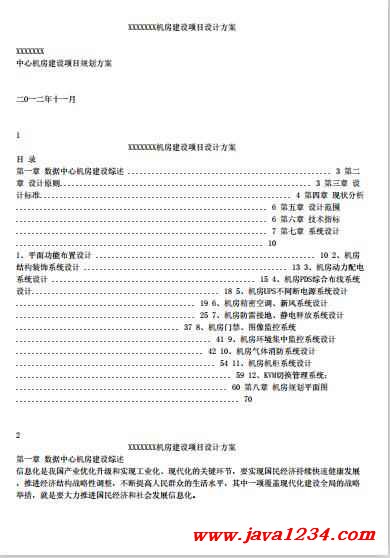

相关截图：
主要内容：
1、《浙江省政府机关电子信息系统机房建设规范》 2、GB50174-2008《电子信息系统机房设计规范
》 3、GB2887-89《计算机场地技术条件》 4、GB9361-88《计算站场地安全要求》
5、GB/T2887-2000《电子计算机场地通用规范》 6、GB6650-86《计算机机房用活动地板技术条件》
7、SJ/T10796-1996《计算机机房用抗静电活动地板技术条件》 参考设计标准：
（1）、《工业与民用供电系统设计规范》（GBJ52-82）
4
XXXXXXX
（2）、《低压配电装置及线路设计规范》（GBJ54-83） （3）、《电气装置安装工程施工及验收规
范》（GBJ32-82）
机房建设项目设计方案
（4）、《电气装置安装工程接地装置施工及验收规范》（50169-92） （5）、《低压配电设计规范
》（GB50054-95） （6）、《不间断电源设备》
（7）、《不间断电源技术性能标定方法和试验要求》（现行国标电工标准） （8）、《建筑物电气
标准》（国际电工标准） （9）、《建筑设计防火规范》
（10）、《建筑内部装修设计防火规范》（GB50222-95） （11）、《安全防范工程程序与要求》
（GA/T75-94）
（12）、《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000） （13）、《智能建筑设
计标准》（EBD-03-95）
（14）、《建筑与建筑群综合布线系统工程施工及验收规范》 （15）、《商用建筑综合布线标准》
（EIA/TIA-568B） （16）、《通信系统机房设计》（GBKJ-90）
（17）、《安全防范工程程序与要求》（GA/T75-94）
（18）、《民用闭路监视电视系统工程技术规范》（GB/50198-94） （19）、以太网、快速以太网
、千兆以太网以及相关的互联网协议 （20）、《通信局（站）电源系统总技术要求》（YD/T1051-
2000） （21）、《采暖通风与空气调节设计规范》（GBJ19-87）（2001年版） （22）、《通风与
空调工程施工及验收规范》（GB50243-97） （23）、《火灾自动报警系统施工及验收规范》
（GB50116-92）
（24）、《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》Q/HSB06-2000（25）、《气体灭火
系统施工及验收规范》GB50263-97
（26）、《高层民用建筑设计防火规范(1999年版)》（GB50045-95） （27）、《火灾自动报警系统
设计规范》（GB50116-98） （28）、《建筑防雷设计规范（2000年版）》GB50057-94（29）、《工
业企业照明设计标准》GB50034-1992（30）、《通信接地设计规范》GBJ79-85
5
XXXXXXX
（31）、《采暖通风与空气调节设计规范》GBJ19-87（32）、《民用建筑电气设计规范》
（JGJ/T16-92）
机房建设项目设计方案
（33）、《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3—1999C级 （34）《高性能屏
蔽室屏蔽效能设计方案》 GB12190-90
（35）中华人民共和国邮电部标准《通信局(站)接地设计暂行技术规定》 YDJ26-89
第四章 现状分析
机房建设是一项内容复杂、专业综合性强、工期紧的系统性工程，甲方对工程的要求都比较高，所
以，对本项目所涉及的各个专业内容都必须进行专业设计。通过对设计的综合评审，才能综合协调
各个工种的施工内容和顺序，才能够在较短的时间内，指导施工正确、完善的进行。另外，本工程
的核心部分是中心机房的建设，机房是各类信息数据的处理中心。机房内放置的计算机设备、通讯
设备、网络设备及辅助系统设备都是高科技产品，而且，又要满足系统内各类信息数据的重要性、
敏感性、及时性，所以，需要一个非常严格的操作环境，能否稳定可靠地运行，是否能保证各类信
息通讯畅通无阻，是非常重要的。
机房工程建设要充分体现“面向未来”的设计思想，既要立足于现在，又要能适应今后的发展。通
过运用现代高科技手段，努力建设一个具有国际先进水平的数据处理中心。
根据XXXXXXX信息中心提供新建计算机机房设备类型、数量、功能要求，经技术人员整理为以下内容
：
1. 2.
用户现状分析：工程地点为新建XXXXXXX大楼一楼。 规划中的机房面积约为212平方米。
第五章 设计范围
我公司技术部对机房进行如下设计：
1. 机房平面布置设计；
2. 机房配套装饰系统；
3. 机房动力配电系统；
4. 机房PDS综合布线系统；
5. 机房UPS不间断电源系统；
6
XXXXXXX
6. 机房专用精密空调系统、新风系统；
7. 机房门禁监控系统；
8. 机房防雷接地、静电释放系统；
9. 机房气体消防报警系统；
10. 机房动力设备环境集中监控系统；
11. 机房机柜系统
12. 机房KVM管理系统
机房建设项目设计方案
第六章 技术指标
机房是由大量的微电子设备、精密机械设备及机电设备组成的。如果环境条件不能满足这些设备对
环境的使用要求，就会降低计算机等微电子设备的可靠性，加速元、器件及材料的老化，甚至丢失
重要的数据和出现误动作等。
根据XXXXXXX信息中心提供机房内各类计算机设备对机房环境的技术指标要求，综合对应计算机GB标
准；建议以GB B类标准机房为设计标准，具体技术指标如下：
1、环境要求：
开 机:
温度 夏季23±1℃，冬季20±2℃,变化率<5℃/h,要不凝露 湿度 40%--55%停机:
温度 5℃-----35℃,变化率<5℃/h,要不凝露 湿度 40%--70%
尘净度：主要工作区域尘埃的粒径大于或等于0.5μm的个数应小于或等于18000粒/cm3（相当于
500000粒/英尺3）噪 音：5点测试平均值<70dB磁场干扰：≤800A/m
噪音：5点测试平均值<68dB 磁场干扰环境场强：≤800A/m； 无线电干扰场强：频率范围
0.15～1000MHz时不大于126dB；
7
XXXXXXX
主机房和辅助区内绝缘体的静电电位不应大于1kV；
机房建设项目设计方案
停机条件下，主机房地板垂直级水平向的振动加速度不大于500mm/s2； 噪声为<65dB。 2、供配电
要求：
电源规格必须符合下列标准：（该项要求是为了确保系统安全运行而设，务必按要求进行检查） 电
压：单相交流，220V +4%，-8%（198-232V） 频率：50HZ +/-0.5HZ
瞬间电压波动不能超过220V+/-15%，且必须在25个周期（0.5秒）内恢复，对于磁盘存储设备则需在
三个周期内恢复。
总谐波（HARMONIC）成分不得高于5%。
瞬间脉冲电压（IMPULSE）若大于100V（UP TO 200US）时，将影响计算机及网络通讯设备系统的正
常运行。下表列出瞬间脉冲在不同情况下的摘要：
脉冲电压（V）
<2050-10050-100100-250100-250>250
出现次数（次/天）
20-50 >50 2-3 >3 >1
采取行动 不须校正 需要校正 必须校正 需要校正 必须校正 必须校正
器材选用安全可靠，考虑最恶劣情况的安全。 3、照明要求：
地面0.8m处>350Lx，禁止使用电感整流器
主要工作区和基本工作区的平均照度应不低于350LX其他工作区的平均照度为250LX以上 应急事故照
明:照度应为普通照明照度的1/10.应急疏散照明：照度应大于等于5LX
|
