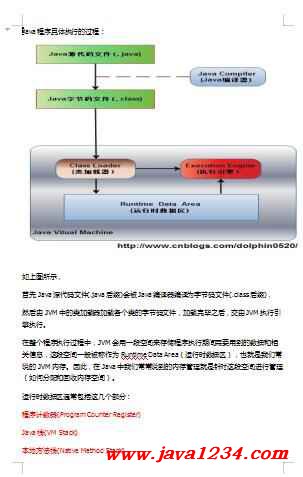

首先Java源代码文件(.java后缀)会被Java编译器编译为字节码文件(.class后缀)，

然后由JVM中的类加载器加载各个类的字节码文件，加载完毕之后，交由JVM执行引擎执行。

在整个程序执行过程中，JVM会用一段空间来存储程序执行期间需要用到的数据和相关信息，这段空间一般被称作为Runtime Data Area（运行时数据区），也就是我们常说的JVM内存。因此，在Java中我们常常说到的内存管理就是针对这段空间进行管理（如何分配和回收内存空间）。

运行时数据区通常包括这几个部分：

程序计数器(Program Counter Register)

Java栈(VM Stack)

本地方法栈(Native Method Stack)

方法区(Method Area)

堆(Heap)

1.程序计数器

　　程序计数器（Program Counter Register），也有称作为PC寄存器。想必学过汇编语言的朋友对程序计数器这个概念并不陌生，在汇编语言中，程序计数器是指CPU中的寄存器，它保存的是程序当前执行的指令的地址（也可以说保存下一条指令的所在存储单元的地址），当CPU需要执行指令时，需要从程序计数器中得到当前需要执行的指令所在存储单元的地址，然后根据得到的地址获取到指令，在得到指令之后，程序计数器便自动加1或者根据转移指针得到下一条指令的地址，如此循环，直至执行完所有的指令。

　　虽然JVM中的程序计数器并不像汇编语言中的程序计数器一样是物理概念上的CPU寄存器，但是JVM中的程序计数器的功能跟汇编语言中的程序计数器的功能在逻辑上是等同的，也就是说是用来指示 执行哪条指令的。

　　由于在JVM中，多线程是通过线程轮流切换来获得CPU执行时间的，因此，在任一具体时刻，一个CPU的内核只会执行一条线程中的指令，因此，为了能够使得每个线程都在线程切换后能够恢复在切换之前的程序执行位置，每个线程都需要有自己独立的程序计数器，并且不能互相被干扰，否则就会影响到程序的正常执行次序。因此，可以这么说，程序计数器是每个线程所私有的。

　　在JVM规范中规定，如果线程执行的是非native方法，则程序计数器中保存的是当前需要执行的指令的地址；如果线程执行的是native方法，则程序计数器中的值是undefined。

　　由于程序计数器中存储的数据所占空间的大小不会随程序的执行而发生改变，因此，对于程序计数器是不会发生内存溢出现象(OutOfMemory)的。

2.Java栈

　　Java栈也称作虚拟机栈（Java Vitual Machine Stack），也就是我们常常所说的栈，跟C语言的数据段中的栈类似。事实上，Java栈是Java方法执行的内存模型。为什么这么说呢？下面就来解释一下其中的原因。

　　Java栈中存放的是一个个的栈帧，每个栈帧对应一个被调用的方法，在栈帧中包括局部变量表(Local Variables)、操作数栈(Operand Stack)、指向当前方法所属的类的运行时常量池（运行时常量池的概念在方法区部分会谈到）的引用(Reference to runtime constant pool)、方法返回地址(Return Address)和一些额外的附加信息。当线程执行一个方法时，就会随之创建一个对应的栈帧，并将建立的栈帧压栈。当方法执行完毕之后，便会将栈帧出栈。因此可知，线程当前执行的方法所对应的栈帧必定位于Java栈的顶部。讲到这里，大家就应该会明白为什么 在 使用 递归方法的时候容易导致栈内存溢出的现象了以及为什么栈区的空间不用程序员去管理了（当然在Java中，程序员基本不用关系到内存分配和释放的事情，因为Java有自己的垃圾回收机制），这部分空间的分配和释放都是由系统自动实施的。对于所有的程序设计语言来说，栈这部分空间对程序员来说是不透明的。下图表示了一个Java栈的模型：
