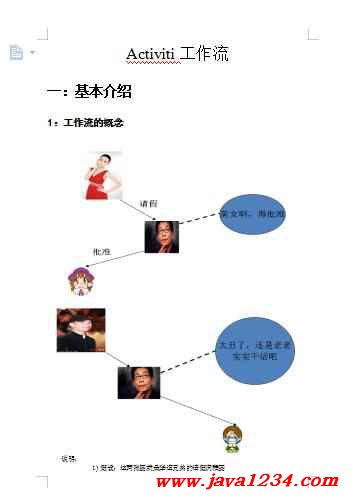

2：工作流的执行过程

演示程序：Activiti控制台

3：Activiti介绍

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务

流程图。







3.1：工作流引擎

ProcessEngine对象，这是Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。

3.2：BPMN

业务流程建模与标注（Business Process Model and Notation，BPMN) ，描述流程的基本符号，包括这些图元如何组合成一个业务流程图（Business Process Diagram）



3.3：数据库（先学后看）

Activiti数据库支持：

Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。

ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。

ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。

ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。

ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。

ACT_GE_*: 通用数据， 用于不同场景下，如存放资源文件。



表结构操作：

3.3.1：资源库流程规则表

1)act_re_deployment 部署信息表

2)act_re_model  流程设计模型部署表

3)act_re_procdef  流程定义数据表

3.3.2：运行时数据库表

1)act_ru_execution 运行时流程执行实例表

2)act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息

3)act_ru_task 运行时任务节点表

4)act_ru_variable 运行时流程变量数据表

3.3.3：历史数据库表

1)act_hi_actinst 历史节点表

2)act_hi_attachment 历史附件表

3)act_hi_comment 历史意见表

4)act_hi_identitylink 历史流程人员表

5)act_hi_detail 历史详情表，提供历史变量的查询

6)act_hi_procinst 历史流程实例表

7)act_hi_taskinst 历史任务实例表

8)act_hi_varinst 历史变量表

3.3.4：组织机构表

1)act_id_group 用户组信息表

2)act_id_info 用户扩展信息表

3)act_id_membership 用户与用户组对应信息表

4)act_id_user 用户信息表

这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足

3.3.5：通用数据表

1)act_ge_bytearray 二进制数据表

2)act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，

3.4：activiti.cfg.xml（activiti的配置文件）

Activiti核心配置文件，配置流程引擎创建工具的基本参数和数据库连接池参数。

定义数据库配置参数：

jdbcUrl: 数据库的JDBC URL。

jdbcDriver: 对应不同数据库类型的驱动。

jdbcUsername: 连接数据库的用户名。

jdbcPassword: 连接数据库的密码。

基于JDBC参数配置的数据库连接 会使用默认的MyBatis连接池。 下面的参数可以用来配置连接池（来自MyBatis参数）：

jdbcMaxActiveConnections: 连接池中处于被使用状态的连接的最大值。默认为10。

jdbcMaxIdleConnections: 连接池中处于空闲状态的连接的最大值。

jdbcMaxCheckoutTime: 连接被取出使用的最长时间，超过时间会被强制回收。 默认为20000（20秒）。

jdbcMaxWaitTime: 这是一个底层配置，让连接池可以在长时间无法获得连接时， 打印一条日志，并重新尝试获取一个连接。（避免因为错误配置导致沉默的操作失败）。 默认为20000（20秒）。

示例数据库配置：
