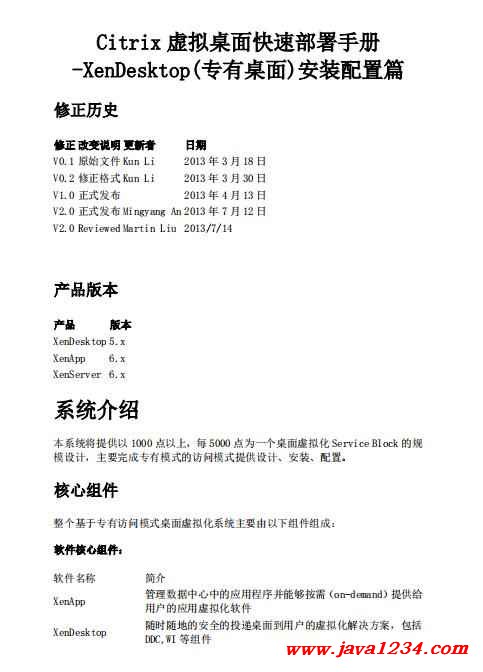

Citrix虚拟桌面快速部署手册-XenDesktop(专有桌面)安装配置篇 PDF 下载
本站整理下载：
相关截图：
主要内容：
组网方案中的共有 3 个子网：
1.业务网络（Production network）
业务网络通过接入网关设备 NetScaler 连接到公司现有网络，为提供 VM 访问服
务，如果公司有统一的 DHCP 服务，则其中的 Windows 虚拟机（VM）通过 DHCP
中继从公司 DHCP 服务器上获取 IP。如果没有则由系统内构建 DHCP 服务器提供
服务。
2.管理网络 (Management network)
为数据中心管理者提供物理服务器（Physical Server）和虚拟机（VM）管理功
能。数据中心的管理网络的初始化设置和日常管理构建在管理网络基础上的。
3.存储网络 (Storage network)
与网络存储设备 IPSAN 相连，为虚拟机（VM）提供共享存储，管理网络与存储网
络共用交换机，以 VLAN 区分。
部署流程
开局流程大致分为 4 个步骤:
硬件安装
1. 服务器、交换机和存储等设备上架
2. 设备的线缆连接、柜内布线
3. 设备上电
4. 设备调测、基本数据配置
软件部署
1. XenServer 安装配置
2. 网络配置
3. 基础架构服务器安装配置
4. 系统试运行与检查
运维
1. 发放虚拟机
2. 现场技术支持
系统问题定位
基础架构规划及部署
网络架构及拓扑
物理组网 物
理组网建议采用三网分离模式，即管理网、业务网和存储网分离模式，可以提高
安全性，避免网络之间的相互干扰。
管理网：对底层 XenServer 进行管理的网络，如存储、虚拟网卡的管理，虚拟机
的迁移等。虚拟机迁移会占用大量带宽，需要与业务网分开，以免影响业务的正
常使用。
业务网：业务使用的网络，如对业务虚拟机的管理。业务网需要与客户方的客服
网络、营业厅网络、瘦终端网络互通，以实现桌面的接入及在桌面上操作具体业
务。
存储网：XenServer 与磁盘阵列之间的网络。
逻辑组网
请注意：此图中单独列出的服务器例如 AD 域控服务器、License Server、
Controller 都为逻辑概念而非物理服务器，这些服务器会在 XenServer 中作为
虚拟服务器运行。
网络地址规划
请严格参考业务网、管理网、存储网三网隔离的原则划分物理的网络 Vlan 和拓
扑。
同时请提前规划物理服务器 IP 地址，对于每台 XenServer 服务器，其在业务网、
存储网、管理网会分别占用一个固定 IP 地址。做 IP 规划时请同时考虑到后续相
关虚拟管理服务器（AD、DDC、XenApp 等）的 IP 规划。
例如在某部署中，业务网段位 10.0.0.*，10.0.3.*和 10.0.4.*，管理网段为
10.0.2.*，存储网段为 10.0.1.*，我们可以规划每台服务器占用的地址如下表：
服务器名 网络类型 静态 IP
Xenserver61 管理网 10.0.2.101
存储网 10.0.1.101
业务网
Xenserver62 管理网 10.0.2.102
存储网 10.0.1.102
业务网
Xenserver63 管理网 10.0.2.103
存储网 10.0.1.103
业务网
AD/DNS/DHCP 业务网 10.0.0.1，10.0.0.2
DDC 业务网 10.0.0.10，10.0.0.11，10.0.0.12
XenApp 业务网 10.0.0.20，10.0.0.21，10.0.0.22
license 业务网 10.0.0.53
PVS 业务网 10.0.0.30，10.0.0.31，10.0.0.32
SQLServer 业务网 10.0.0.40，10.0.0.41，10.0.0.42
WebInterface 业务网 10.0.0.50，10.0.0.51，10.0.0.52
桌面虚拟机 IP 业务网 10.0.3.*，10.0.4.*(DHCP)
本文档中各个服务器/模块的安装示意图使用了不同的网络 IP 规
划和 AD 域规划，请参考本文档安装时要注意该问题。实
|
