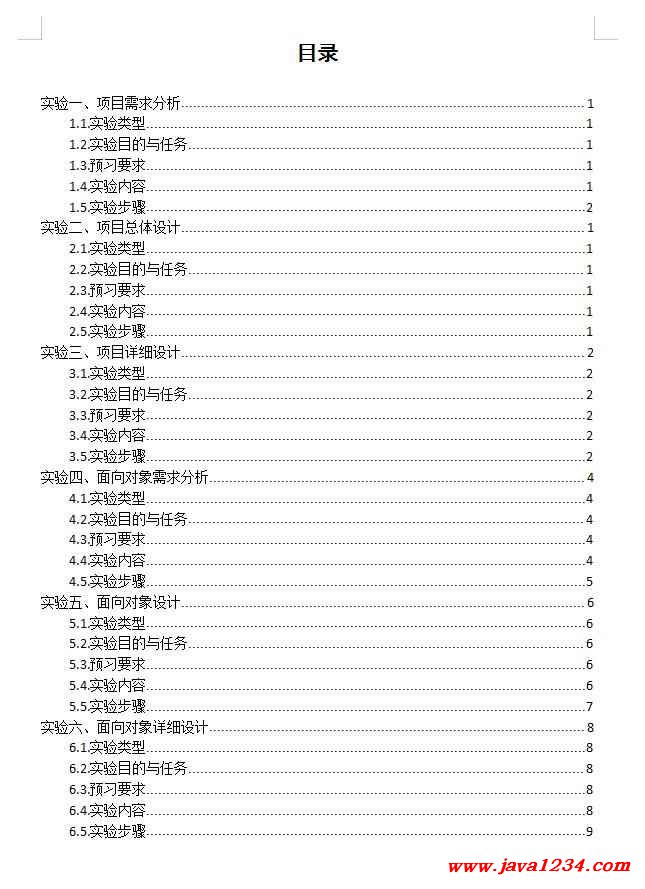

相关截图：
主要内容：
1.1.实验类型
基础性实验
1.2.实验目的与任务
使学生掌握软件工程的基本概念、基本原理、实用的开发方法和技术；了解软件工程各领域的发展动向；如何用结构化的方法开发软件项目，在开发过程中应遵循的流程、准则、标准和规范，注重方法、技术的实际应用。
1.3.预习要求
预习并掌握结构化分析中数据流图、E-R图的概念以及建模方法。
1.4.实验内容
企业销售管理的系统描述如下：
(1) 接受顾客的订单，检验订单。若库存有货，则进行供货处理，即修改库存，给仓库开备货单，并且将订单留底； 若库存量不足， 则将缺货订单登入缺货记录。
(2) 根据缺货记录进行缺货处理， 将缺货通知单发给采购部分，以便采购。
(3) 根据采购部门发来的进货通知单处理进货，即修改库存，并从缺货记录中取出缺货订单进行供货处理。
(4) 根据留底的订单进行销售统计， 打印统计表给经理。
根据给出的系统描述完成系统需求分析建模（SA方法）。
1、建立系统功能模型DFD图
2、建立系统数据模型E-R图
1.5.实验步骤
(1) 根据给出的系统描述进行分析，找出数据流图中数据源点（汇点）、数据流、处理、数据存储。
(2) 建立数据流图的顶层图。
(3) 将数据流图顶层图分解画出0层、1层图。
(4) 使用绘图工具“visio”绘制图形。
(5) E-R图绘制原理同上。
顶层数据流图
|
