Modbus协议中文版【完整版】 PDF 下载
本站整理下载：

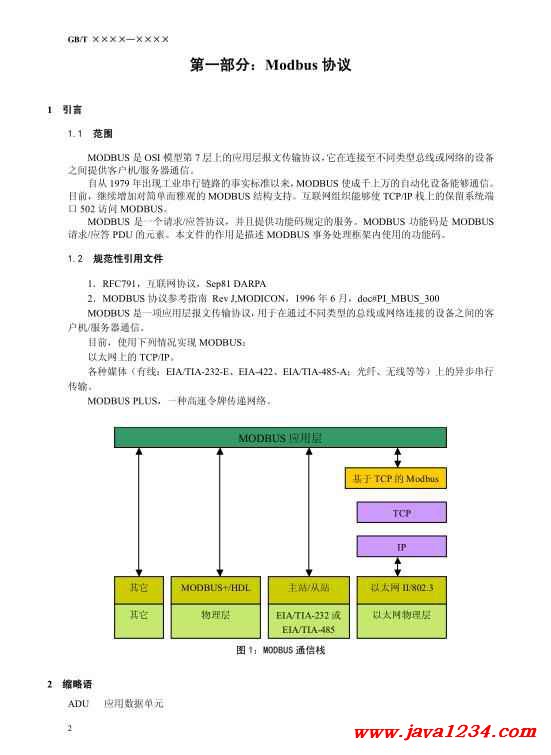

相关截图：
主要内容：
1.1 范围
MODBUS 是 OSI 模型第 7 层上的应用层报文传输协议，它在连接至不同类型总线或网络的设备
之间提供客户机/服务器通信。
自从 1979 年出现工业串行链路的事实标准以来，MODBUS 使成千上万的自动化设备能够通信。
目前，继续增加对简单而雅观的 MODBUS 结构支持。互联网组织能够使 TCP/IP 栈上的保留系统端
口 502 访问 MODBUS。
MODBUS 是一个请求/应答协议，并且提供功能码规定的服务。MODBUS 功能码是 MODBUS
请求/应答 PDU 的元素。本文件的作用是描述 MODBUS 事务处理框架内使用的功能码。
1.2 规范性引用文件
1．RFC791，互联网协议，Sep81 DARPA
2．MODBUS 协议参考指南 Rev J,MODICON，1996 年 6 月，doc#PI_MBUS_300
MODBUS 是一项应用层报文传输协议，用于在通过不同类型的总线或网络连接的设备之间的客
户机/服务器通信。
目前，使用下列情况实现 MODBUS：
以太网上的 TCP/IP。
各种媒体（有线：EIA/TIA-232-E、EIA-422、EIA/TIA-485-A；光纤、无线等等）上的异步串行
传输。
MODBUS PLUS，一种高速令牌传递网络。
MODBUS 应用层
基于 TCP 的 Modbus
TCP
IP
其它 MODBUS+/HDL 主站/从站
以太网 II/802.3
其它 物理层
EIA/TIA-232 或
EIA/TIA-485
以太网物理层
图 1：MODBUS 通信栈
2 缩略语
ADU 应用数据单元
GB/T ×××× — ××××
3
HDLC 高级数据链路控制
HMI 人机界面
IETF 因特网工程工作组
I/O 输入/输出设备
IP 互连网协议
MAC 介质访问控制
MB MODBUS 协议
MBAP MODBUS 协议
PDU 协议数据单元
PLC 可编程逻辑控制器
TCP 传输控制协议
3 背景概 要
MODBUS 协议允许在各种网络体系结构内进行简单通信。
MODBUS
ON MB+
MODBUS ON RS232
MODBUS ON RS485
驱动器 PLC HMI I/O I/O I/O PLC
驱动器
PLC
HMI
I/O 驱动器
PLC
I/O
I/O
驱动器
I/O
网关 网关 网关
MODBUS 通信
MODBUS ON TCP/IP
图 2：MODBUS 网络体系结构的实例
每种设备（PLC、HMI、控制面板、驱动程序、动作控制、输入/输出设备）都能使用 MODBUS
协议来启动远程操作。
在基于串行链路和以太 TCP/IP 网络的 MODBUS 上可以进行相同通信。
一些网关允许在几种使用 MODBUS 协议的总线或网络之间进行通信。
4 总体描述
4.1 协议描述
MODBUS 协议定义了一个与基础通信层无关的简单协议数据单元（PDU）。特定总线或网络上
的 MODBUS 协议映射能够在应用数据单元（ADU）上引入一些附加域。
GB/T ×××× — ××××
4
地址域
功能码
数据
差错校验
ADU
PDU
图 3：通用 MODBUS 帧
启动 MODBUS 事务处理的客户机创建 MODBUS 应用数据单元。功能码向服务器指示将执行哪
种操作。
MODBUS 协议建立了客户机启动的请求格式。
用一个字节编码 MODBUS 数据单元的功能码域。有效的码字范围是十进制 1-255（128-255 为
异常响应保留）。当从客户机向服务器设备发送报文时，功能码域通知服务器执行哪种操作。
向一些功能码加入子功能码来定义多项操作。
从客户机向服务器设备发送的报文数据域包括附加信息，服务器使用这个信息执行功能码定义
的操作。这个域还包括离散项目和寄存器地址、处理的项目数量以及域中的实际数据字节数。
在某种请求中，数据域可以是不存在的（0 长度），在此情况下服务器不需要任何附加信息。功
能码仅说明操作。
如果在一个正确接收的 MODBUS ADU 中，不出现与请求 MODBUS 功能有关的差错，那么服
务器至客户机的响应数据域包括请求数据。如果出现与请求 MODBUS 功能有关的差错，那么域包
括一个异常码，服务器应用能够使用这个域确定下一个执行的操作。
例如，客户机能够读一组离散量输出或输入的开/关状态，或者客户机能够读/写一组寄存器的数
据内容。
当服务器对客户机响应时，它使用功能码域来指示正常（无差错）响应或者出现某种差错（称
为异常响应）。对于一个正常响应来说，服务器仅对原始功能码响应。
|
